型榨油機結構工作原理

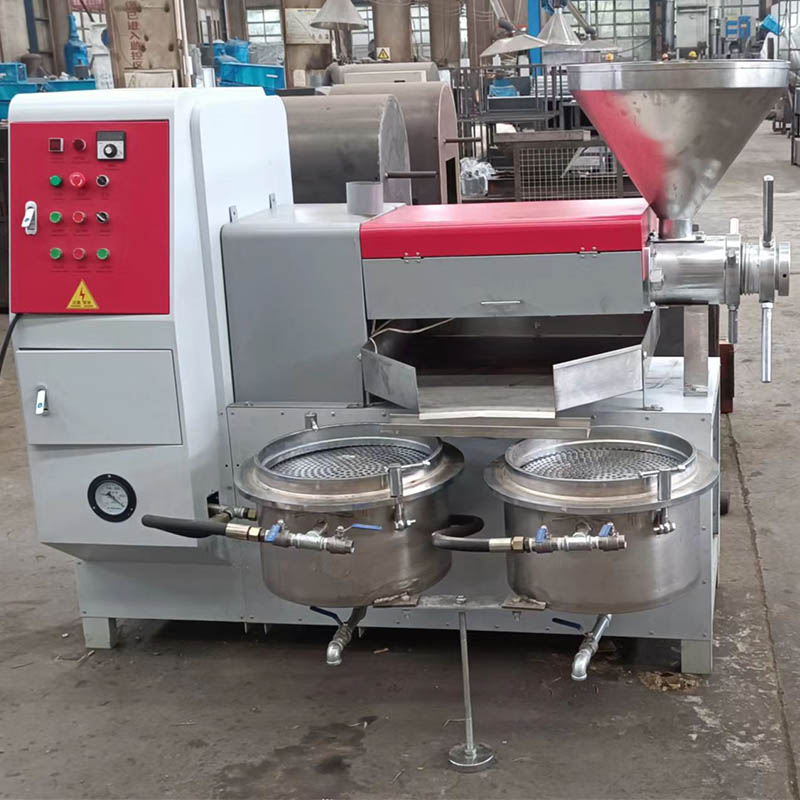

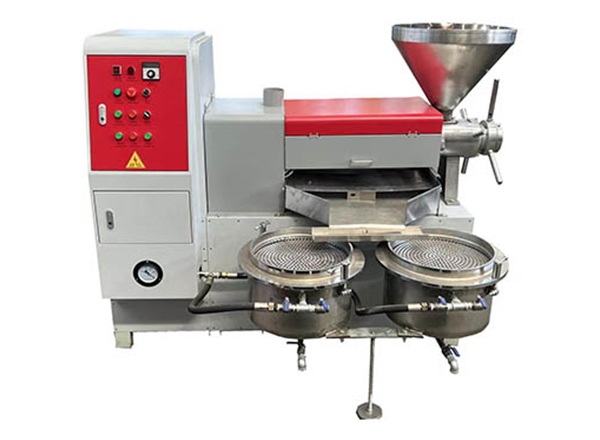

（一）結構

       該機型主要由自動控制部分，加熱壓榨部分，調整部分，傳動部分和真空濾油五大部分組成。

       1.自動控制部分由空氣開關、交流接觸器、溫度控制儀、電路自動保護裝置等組成。

       2.加熱壓榨部分由加熱器、榨螺及榨條，機體裝配等組成。

       3.傳動部分由主軸及減速箱、皮帶輪、電機輪等組成。

       4.調整部分由調整螺桿，調整螺母，手柄、鎖緊螺母等組成

       5.真空濾油部分由真空泵、濾油桶管路等裝配組成。

（二）工作原理

      動力經減速后傳給主軸裝在主軸上的榨螺隨著旋轉。將榨紋間的油料不斷地向前推進，由于榨膛與榨螺間的空間逐漸縮小，油料的密度增加，因而壓力逐漸增大。在壓榨過程中，油料顆粒之間，油料與零件之間發生摩擦，產生了熱量。這樣就構成榨油工藝的壓力、熱量量大要素，破壞油料組織細胞，油從油線中溢出，餅則從餅頭與出料口間被推出。當溢出的油通過油盤流入濾油桶上面時，真空泵把桶內的空氣抽出，桶內形成負壓，油通過濾布，被抽進桶內，而油渣被隔離在濾布上面，這時得到的是純凈的油液。

                           新型6YL-100ZDⅡ型榨油機 主要參數及性能

       1.榨油機安裝時，四周留出足夠空間，供工作人員操作使用；

       2.先調整機器，使機器置于水平位置，然后把濾油桶調整到水平狀態；

       3.機器安裝好后，在離機器3-5m處，打上0.5-1m深的地線地方可工作
